隨著消費電子產品、5G通信設備和汽車電子不斷追求小型化、高性能和高密度集成，球柵陣列(BGA) 封裝已成為連接芯片與電路板的主流技術。然而，其底部數以百計的微型焊點，也給制造和返修帶來了前所未有的精度與可靠性挑戰。

在此背景下，激光錫焊作為一種革新性的精密工藝，正日益成為解決BGA封裝難題的“光之手術刀”，引領著微電子裝聯技術的未來。

BGA封裝為何需要“激光手術”

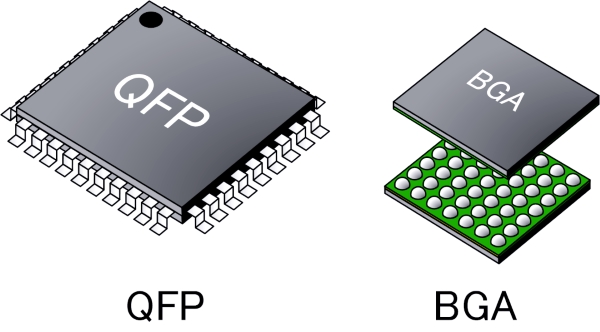

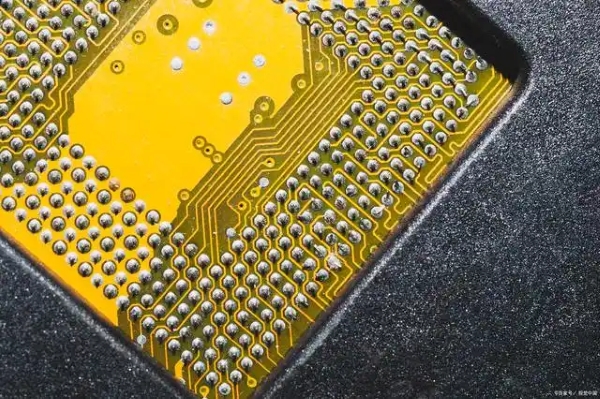

BGA封裝將傳統IC外圍的引腳，轉化為封裝底面按矩陣排列的錫球陣列。這種設計極大地提升了I/O密度、減少了信號傳輸路徑，顯著改善了芯片的散熱與電氣性能。

但在高密度、微型化的焊點上實施焊接與返修，傳統方法已顯露出局限性：

熱風回流焊作為主流貼裝技術，對整板進行整體加熱，熱影響范圍大，容易對周邊熱敏感元器件造成損傷，且難以進行局部修復。

當單個或多個焊點發生失效時，傳統的返修臺同樣采用熱風加熱，難以避免對良好焊點造成二次熱沖擊，影響其長期可靠性。

因此，BGA技術亟需一種能夠實現局部、瞬時、高精度熱能控制的解決方案——而這正是激光錫焊的用武之地。

激光錫焊：三大核心優勢鑄就核心競爭力

激光錫焊利用高能量密度的激光束作為熱源，其核心優勢完美契合了BGA封裝的技術需求。

1. 極致的熱管理：激光光斑可被精確聚焦至微米級別，實現點對點的瞬時加熱。目標焊點能在毫秒級時間內完成熔化與凝固，而焊點區域外的溫升通常可控制在30°C以內，對BGA芯片本身和周邊元器件的熱影響微乎其微。

2. 精準的工藝控制：結合機器視覺定位系統，激光能夠以±5µm的精度瞄準并焊接每個獨立的BGA焊盤。無論是植球、貼裝還是返修，都能確保焊料精確施加，有效杜絕橋連、虛焊等缺陷。

3. 卓越的焊點可靠性：極快的加熱與冷卻過程(冷卻速率可超過100°C/秒)會促使焊點內部形成均勻、細小的晶粒組織。這種微觀結構能顯著提升焊點的機械強度、抗疲勞和抗熱循環能力，從而提高整個電子組件的長期可靠性。

從制造到返修：激光錫焊的具體應用場景

激光錫焊技術在BGA封裝的生命周期中扮演著多重關鍵角色。

1. BGA凸點制作與植球

在制造環節，尤其是對于間距極小(如≤0.3mm)或需要混合尺寸錫球的先進封裝，傳統的印刷和電鍍方法面臨瓶頸。激光錫球噴射技術能夠將直徑45µm至750µm的微型錫球，逐個精準地噴射、熔化并成型在焊盤上，形成高度一致且無飛濺的焊球陣列。

2. BGA芯片的精密貼裝

對于組裝了高價值BGA芯片和多種熱敏感元器件的復雜電路板，激光選擇性區域回流焊展現出巨大價值。它可以僅對BGA所在區域進行局部掃描加熱，完成焊接，而無需讓整個PCB經歷高溫爐，完美保護了周邊器件。

3. BGA焊點的失效返修

這是激光錫焊最具經濟效益的場景之一。當某個BGA焊點因應力、空洞等原因失效時，修復無需拆卸整個芯片。通過激光配合精準送絲或錫膏，可對失效的單個或多個焊點進行定點重熔、補錫或更換。這種“微創手術”般的修復方式，在軍事、航空航天及高可靠性工業設備的維護中至關重要。

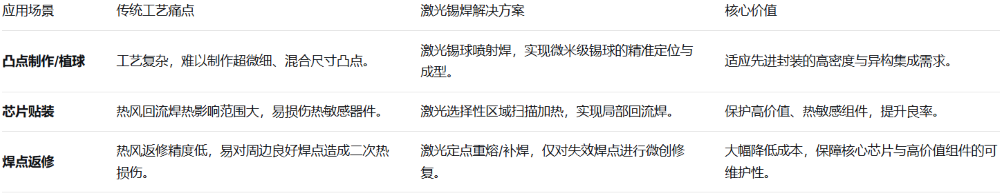

為了方便理解，下表概括了激光錫焊在BGA封裝中的主要應用場景及其獨特價值：

未來展望：智能化與更廣闊的應用前景

隨著 SiP(系統級封裝)、3D堆疊等先進封裝技術的普及，焊點密度將持續攀升，異質材料集成也將帶來更復雜的熱管理挑戰。未來的激光錫焊系統將深度集成人工智能視覺識別與在線質量監測，實現對每一個焊點形態的實時判斷與工藝參數的自適應調整，推動微電子焊接走向全面智能化。

從智能手機、高速網絡設備到自動駕駛的傳感器與域控制器，激光錫焊技術正以其無可替代的精密優勢，成為支撐電子信息產業持續創新的關鍵工藝之一。

它不僅是解決當下BGA封裝難題的精密工具，更是開啟未來更高密度、更高可靠性電子制造大門的鑰匙。作為國內激光恒溫錫焊技術的原創者，松盛光電在二十余年的發展歷程中，構建了以全方位技術服務為核心價值的經營模式。公司超越單純的設備組件供應商，為客戶提供從售前打樣到售后支持的全流程解決方案，并通過武漢、蘇州、深圳三地辦事處，確保服務響應及時高效，徹底解決客戶后顧之憂。如果您也有精密電子器件焊接需求，歡迎聯系我們打樣交流!
