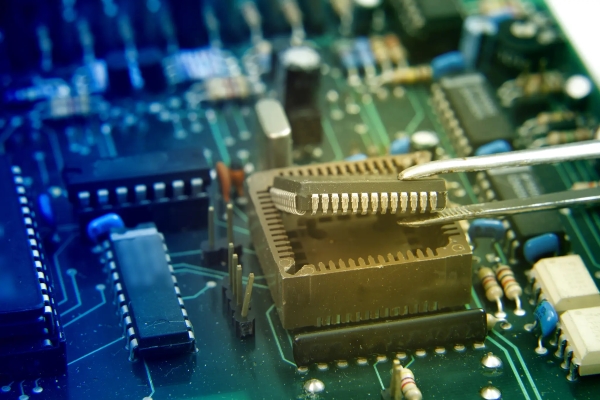

在5G普及、6G研發提速的當下,通訊元器件正朝著微型化、高密度、高頻化快速迭代。從射頻連接器、光模塊引腳到FPC柔性板、微型天線,這類元器件的焊點間距已縮至0.25mm級,且對熱敏感、對信號穩定性要求嚴苛,傳統烙鐵焊、回流焊早已難以適配生產需求。激光錫焊憑借非接觸、高精度、低熱損傷的特性,成為通訊元器件精密焊接的核心選擇,而松盛光電自主研發的恒溫激光錫焊系統,更是直擊行業痛點,為通訊制造提供高可靠、高良率的解決方案。

通訊元器件的焊接,核心矛盾集中在“精度、熱控、一致性”三大維度。一方面,5G射頻芯片、光通訊模塊、高頻電感等元器件,內部結構精密,多搭載熱敏芯片、超薄FPC軟板,傳統焊接的高溫熱沖擊極易導致元件燒毀、FPC翹曲、絕緣層脫落,直接影響產品通訊性能與使用壽命;另一方面,通訊設備對信號傳輸穩定性要求極高,焊點空洞、虛焊、焊料堆積等問題,會引發信號衰減、阻抗異常,甚至導致整機通訊故障。此外,現代通訊產品量產規模大,人工烙鐵焊效率低、一致性差,回流焊則存在熱影響區大、無法局部精準焊接的短板,行業亟需一套兼顧精密、穩定、高效的焊接工藝。
激光錫焊的出現,完美契合通訊元器件的精密焊接需求。作為以激光為精準熱源的低溫軟釬焊工藝,它聚焦微米級光斑定點加熱,僅熔化錫基焊料,母材不熔化、不產生熔池,熱影響區可控制在0.12mm以內。非接觸式焊接模式,避免了烙鐵接觸帶來的機械應力與靜電損傷,尤其適合微型天線、MEMS傳感器、光模塊PIN針等脆弱元件;最小光斑可達20-50μm,能精準適配0.15mm級超細焊盤、0.25mm窄間距焊接,輕松應對高密度引腳、狹小腔體、異形結構的焊接場景。同時,激光錫焊可單點獨立控溫,支持自動化集成,既能滿足小批量定制化生產,也能適配大規模量產,成為通訊元器件精密連接的主流技術。

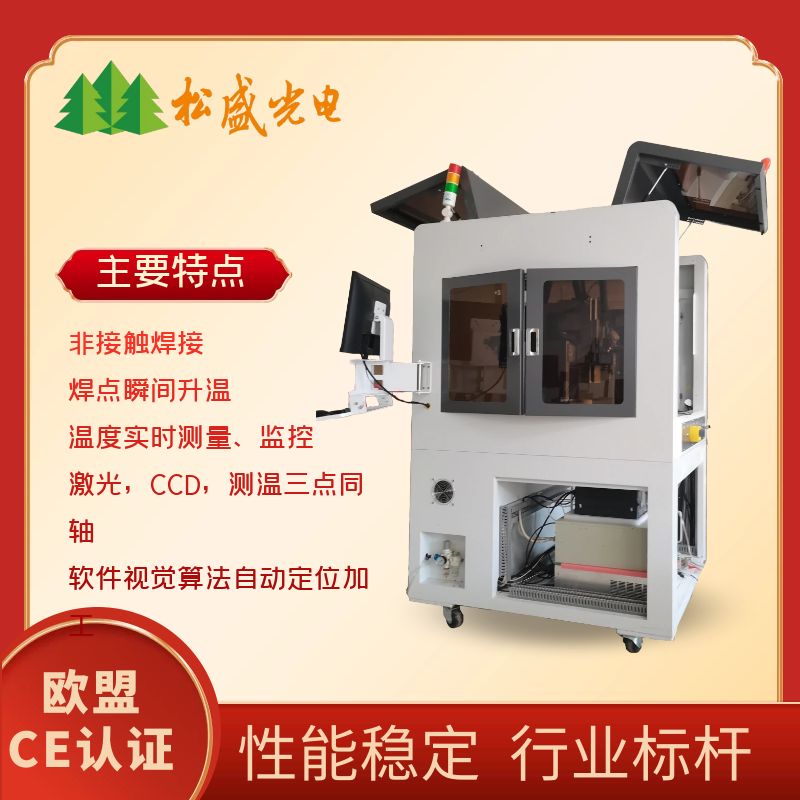

在眾多激光錫焊方案中,松盛光電深耕激光精密焊接領域多年,依托武漢光谷的技術積淀,自主研發的恒溫閉環激光錫焊系統,憑借四大核心優勢,徹底解決通訊元器件焊接的行業難題,成為高端通訊制造的優選方案。
第一,恒溫閉環控溫,杜絕熱損傷,良率穩定95%+。 松盛光電的恒溫激光錫焊系統,搭載高精度紅外溫度反饋模塊與自研PID算法,實時采集焊點溫度,動態調節976nm半導體激光功率,將溫度波動嚴格控制在±5℃,全程恒溫焊接。區別于傳統開環控制激光錫焊,無需反復調試參數,既能保證錫料充分熔融、均勻浸潤(潤濕角<10°),形成圓潤光滑、一致性強的焊點,又能徹底避免熱沖擊,對FPC柔性板、VCM馬達、微型傳感器等熱敏元件友好,損傷率低于1%。在5G射頻電感、光模塊FPC焊接中,可有效防止磁芯退磁、絕緣層破損,保障元器件高頻性能穩定,批量生產良率穩定在95%以上,大幅降低返工成本。
第二,四點同軸定位,微米級精度,適配微小焊點。 針對通訊元器件超細焊盤、微型插針的超高精度焊接需求,系統采用激光+CCD+測溫+指示光四點同軸架構,光斑與視覺定位完全重合,無需反復校準,對位誤差≤±0.003mm。最小光斑可達20μm,精準適配0.15mm級超細焊盤、0.25mm窄間距焊接;支持視覺自動定位,可彌補PIN針微小偏差,解決狹小腔體、異形結構的裝夾難題。在北斗導航衛星星載通信模塊、5G光模塊引腳焊接中,能精準鎖定焊點,避免相鄰元件干擾,確保焊點位置精準、成型美觀,滿足高頻信號傳輸對焊點一致性的嚴苛要求。
第三,低熱影響+高適配性,保障通訊性能穩定。 系統采用低功率激光+精密光學設計,激光透過率高達90%-95%,能量集中且可控,熱影響區極小,焊接時不會對周邊元器件造成熱輻射損傷。同時,支持錫球噴射、點錫膏重熔、送絲焊接等多種工藝,適配鍍金、鍍銀、鍍錫等各類通訊元器件焊盤,尤其適合高頻射頻元件、光通訊模塊的焊接。焊點抗溫循性能達MIL-STD-883H標準,可承受-55℃~125℃循環無開裂,高頻損耗<0.1dB(10GHz頻段),有效避免信號衰減、阻抗異常等問題,保障通訊設備長期穩定運行。

第四,自動化集成+高效量產,降本增效顯著。 松盛光電恒溫激光錫焊系統支持與自動化產線無縫對接,搭配視覺定位、自動送錫、智能檢測模塊,可實現全程自動化焊接,單臺設備每小時可焊接800個以上精密元器件,效率是人工焊接的8倍。無需人工反復微調參數,批量生產一致性強,減少人工干預帶來的誤差,同時降低人工成本;焊點質量穩定,空洞率<0.05%,大幅減少返工與報廢,助力企業實現降本增效。
如今,通訊技術迭代持續加速,元器件微型化、精密化趨勢不可逆轉,精密焊接工藝已成為制約產品性能與量產效率的關鍵因素。松盛光電恒溫激光錫焊系統,以恒溫控溫、微米級精度、低熱損傷、高適配性為核心競爭力,完美適配射頻連接器、光模塊、FPC柔性板、高頻電感等各類通訊元器件的焊接需求,已廣泛應用于5G基站、光通訊設備、車載雷達、衛星通訊等高端領域。
在通訊制造向更高精度、更高可靠性邁進的道路上,松盛光電將持續深耕激光精密焊接技術,不斷優化恒溫激光錫焊方案,以核心技術創新賦能行業發展,為通訊元器件精密連接提供更優質、更高效的解決方案,助力中國通訊制造業在全球競爭中占據技術高地。
