振鏡同軸視覺測溫掃描加工系統是專為高精度定位加工設計的專業設備，融合國內前沿的機器視覺、溫度反饋及遠心光學等核心技術，憑借優異的性能廣泛應用于多個精密加工及檢測領域，其核心優勢與關鍵技術細節可結合相關技術原理及系統特性全面解析。

一、系統整體概述與核心功能

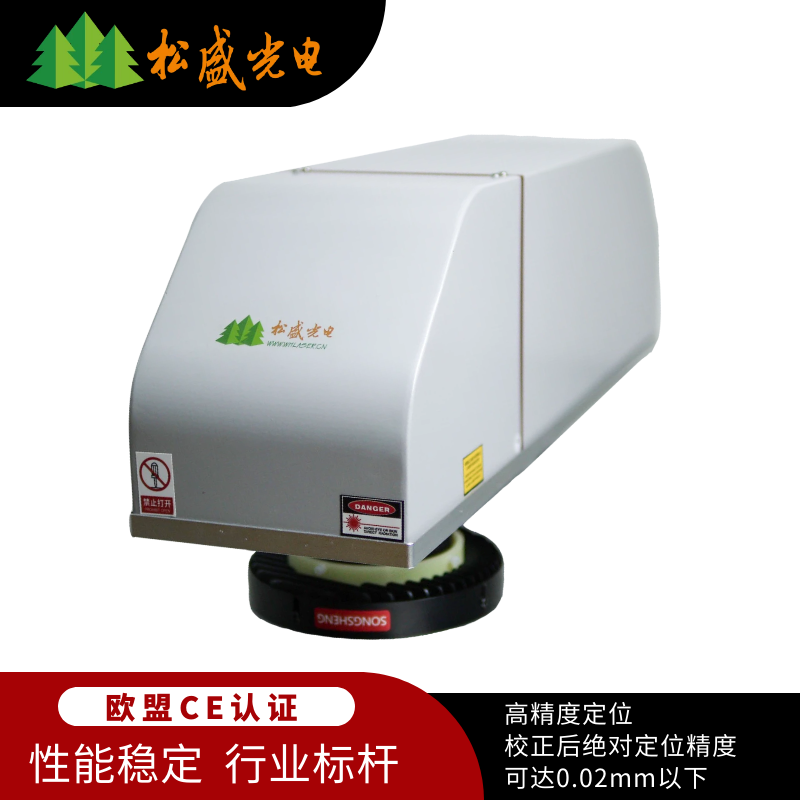

振鏡同軸視覺測溫掃描加工系統以高精度定位加工為核心目標，采用一體化設計保障系統穩定可靠，其核心亮點在于CCD觀測的圖像與激光光束焦點完全同軸，搭配F-θ鏡頭及照明光源可實現“所見即所得”的激光加工效果。校正后的激光加工絕對位置精度可達到0.02mm以上，結合配套軟件，幾乎能完全克服振鏡溫漂帶來的加工位置誤差，為精密加工提供穩定保障。

系統的核心功能主要體現在三大模塊：機器視覺、溫度反饋及配套配置。其中，機器視覺模塊采用內同軸的CCD光學系統，相較于傳統模式，成像質量更優，軟件識別更便捷;該模塊專為精密焊接設計，可通過待加工件上的標記點，控制十字工作臺運動至指定位置，有效規避工件誤差帶來的焊接問題，同時CCD成像可實時監視加工全過程，保障加工精度。

溫度反饋模塊搭載帶溫度反饋的直接半導體激光焊接系統，可對焊接過程進行精準溫度控制，尤其能針對直徑1mm的微小區域實現溫度調控，溫度精度可達±2度，通過精確控溫既能充分保證焊接效果，又能避免焊接工件因溫度過高受損。

其他配套配置同樣兼顧精度與穩定性：二維工作臺采用高精密設計，定位精度可達0.005mm，憑借精確的運動控制，確保批量生產的穩定性和一致性;視覺定位系統配備振鏡專用大功率LED照明，采用恒流源亮度無極可調設計，光源為COB封裝，搭配專用散熱固定夾具，可與鏡頭無縫結合，照明波長控制在635±20nm，進一步提升成像清晰度。

二、系統核心優點

基于遠心設計、消色差技術及一體化集成設計，振鏡同軸視覺測溫掃描加工系統具備四大核心優點，使其成為精密加工領域的理想選擇：

- 高測量精度：遠心設計確保物體在景深內移動時，成像尺寸保持不變，有效消除透視誤差，特別適合精密尺寸測量及高精度加工定位。

- 優異的圖像質量：消色差設計校正了紅、藍光區的色差，減少彩色邊緣干擾，在全視野內提供更清晰、對比度更高的單色圖像，為機器視覺識別和實時監控提供有力支撐。

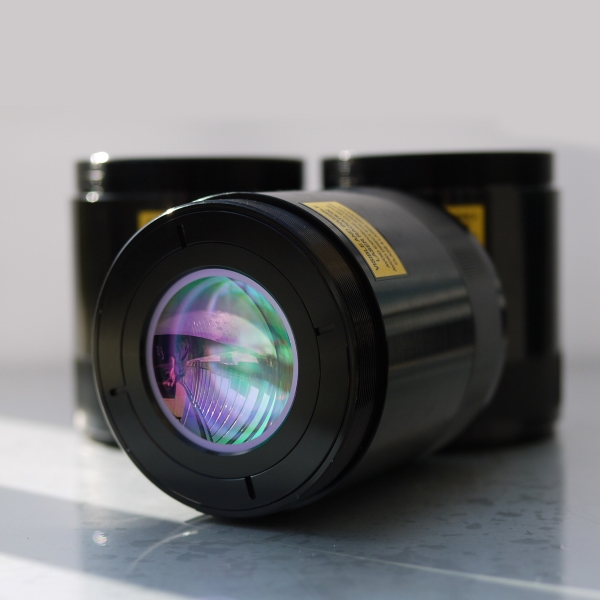

- 工作距離長：相較于同倍率普通物鏡，系統配備的遠心鏡頭擁有更長的工作距離，便于安裝照明設備及操作被測物體，提升加工便利性。

- 適配性強：上述特性使其廣泛適用于機器視覺相關場景，尤其適合工業檢測、PCB對準、精密零件測量等需求，與系統本身的加工功能結合，進一步拓展了應用范圍。

三、系統主要應用領域

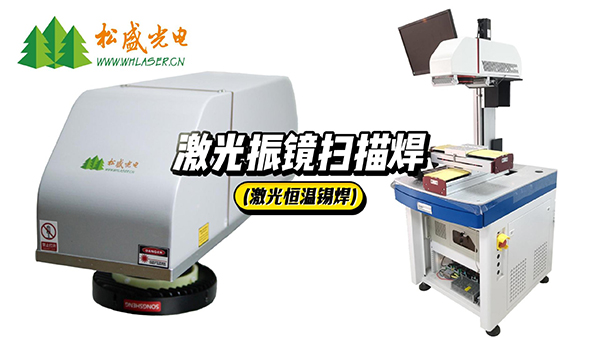

振鏡同軸視覺測溫掃描加工系統憑借高精度、高穩定性及精準控溫的特點，應用場景覆蓋多個行業：核心應用包括PCB板點焊、焊錫，金屬、非金屬材料焊接，塑料焊接、燒結等;在3C電子、通訊、半導體、手機攝像頭等行業有著廣泛應用;同時，在教學科研、加熱及自動化生產線特殊焊接，以及國防、航空航天等高端領域也發揮著重要作用。尤其適用于焊點周邊存在無法耐高溫部件和熱敏元器件的高精度焊錫加工，憑借溫度實時高精度控制的優勢，有效保護敏感元器件，保障加工質量。
